Rezistor Highsider Can-Bus CBW1 207-033

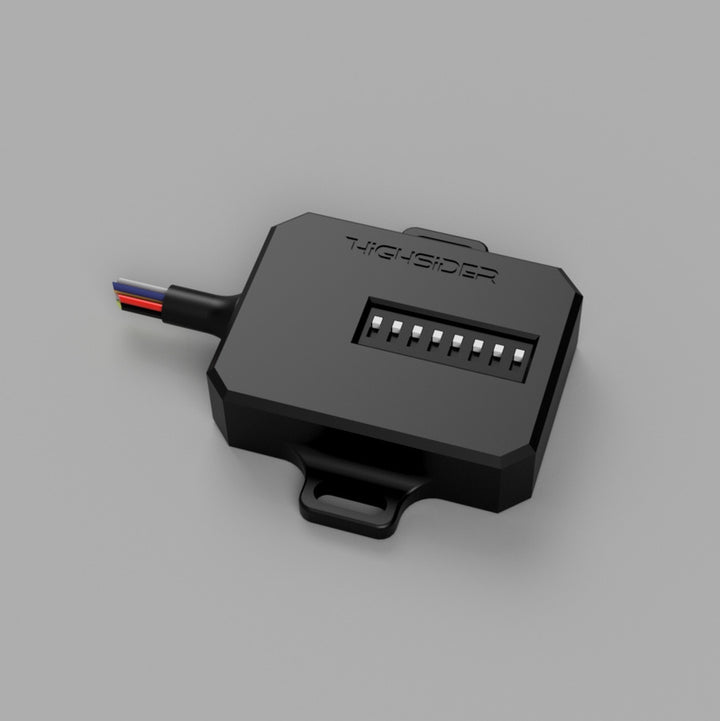

Highsider Can-Bus rezistor CBW1 s přepínáním.

Náš nově vyvinutý vysoký rezistor CAN-Bus CBW1 se hodí většině vozidel, která mají systém Can-Bus.

Rezistor CBW1 poskytuje požadované elektrické zatížení pro vaše vozidlo, které, pokud jsou přepínače správně nastaveny, povedou k žádnému blikání příslušenství v kokpitu.

Kromě toho je poskytnuta spolehlivost. To znamená:
Pokud indikátory příslušenství selže v důsledku elektronické poruchy, v kokpitu se okamžitě zobrazí chybová zpráva.

Lze ovládat až 2 kanály, jako jsou signály otočení vzadu vlevo a otočit signály v zadní části vpravo.

Pokud je třeba změnit 2 páry indikátorů, je třeba použít také 2 CBW1.

Které požadavky by měly být splněny za účelem použití CBW1 na motorce:

Motorka byla originální vyrobena s LED indikátory nebo motorka má systém Can-Bus

Pokud to vyžaduje, nejsou splněny, jednotka CBW1 nebude v tomto případě fungovat (!), Doporučujeme následující odpory:

Pro ukazatele s 21 wattem:
6,8 Ohm PartNumber 1108546002 nebo 10 ohm partNumber 1108546004

Pro indikátory s 10 watty:
27 Ohm PartNumber 1107562

Následující hodnoty odporu lze nastavit na CBW1:

• 150 ohmů
• 170 ohmů
• 240 ohmů
• 300 ohmů
• 400 ohmů
• 600 ohmů
• 1200 ohmů

Rozměry:
Výška = 11 mm
Šířka = 31 mm (bez popruhů)
Šířka = 46 mm (s kartami)
Délka = 40 mm

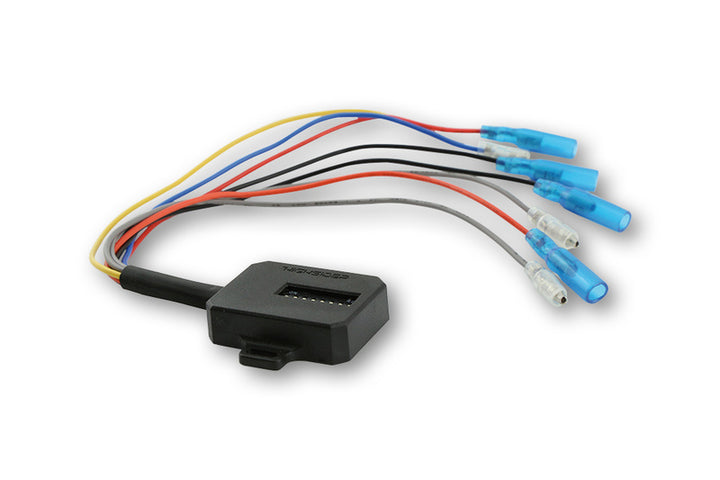

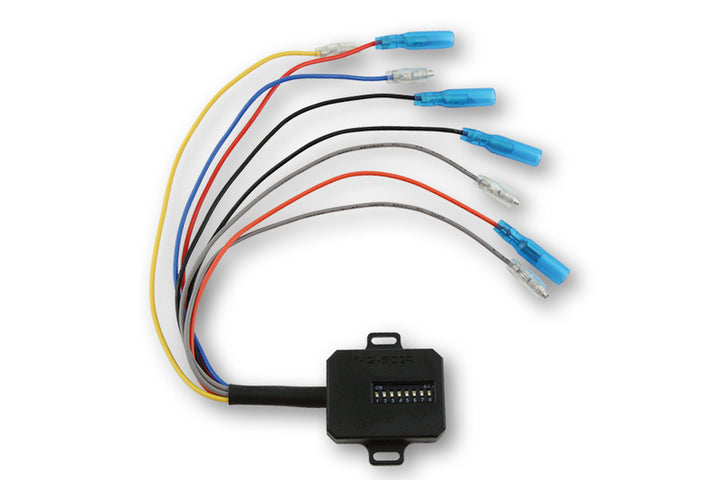

Délka kabelu = 200 mm s kolíky

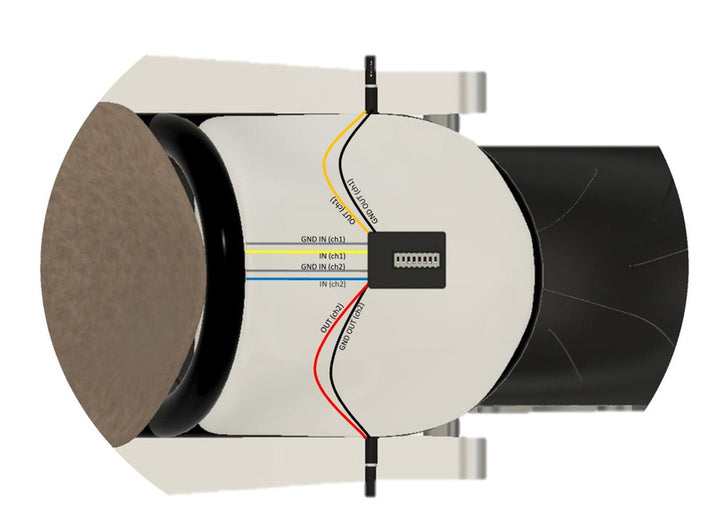

Spojení:
Žlutá = vstupní kanál 1 (+)
Oranžový = výstupní kanál 1 (+)
Modrá = vstupní kanál 2 (+)
Červená = výstupní kanál 2 (+)
Šedá = vstupní hmota (-)
Černá = výstupní země (-)

Tipy:
- Lze ovládat až 2 kanály.
- Připojení je vysvětleno vzácné v montážních pokynech!
